呼吸阀的分类、技术要求和选型指南
1.呼吸阀的作用
呼吸阀是保护储罐不受超压或真空破坏的安全泄放装置。呼吸阀同时还能减少罐内介质蒸发损失，从源头减少储罐VOCs排放。
2.呼吸阀的分类
T/CASEI 026-2023 《在役立式圆筒形钢制焊接储罐安全附件检验技术规范》对呼吸阀进行了如下分类：
2.1根据压力端（呼）和真空端（吸）的排列方式，呼吸阀分为并列式和同轴式。

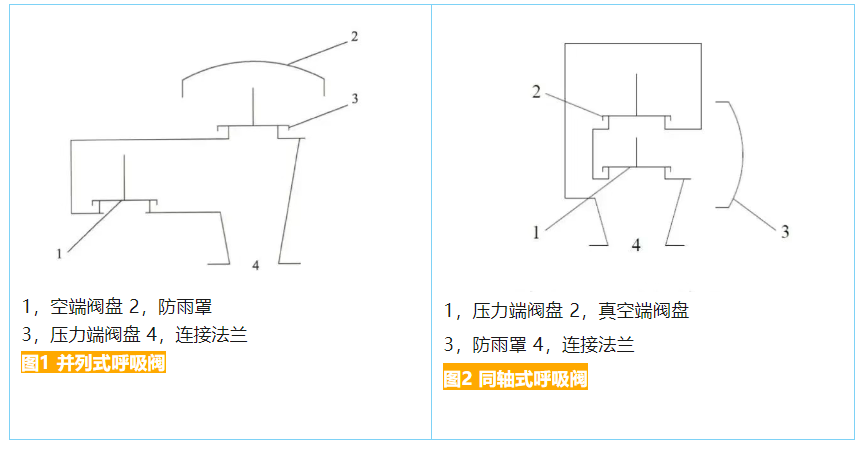

压力端与真空端平行排列的是并列式呼吸阀，压力端和真空端上下同轴排列的是同轴式呼吸阀。
2.2根据压力设定方式，呼吸阀分为重力加载式、弹簧加载式、液体加载式和先导式呼吸阀。四种型式的压力设定方式和压力范围见表1所示：

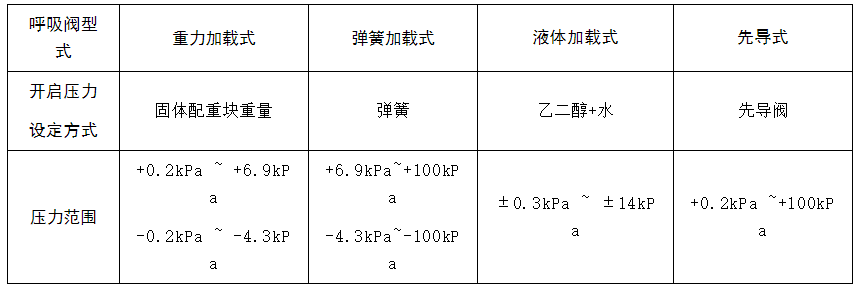

表1 呼吸阀压力设定方式和范围

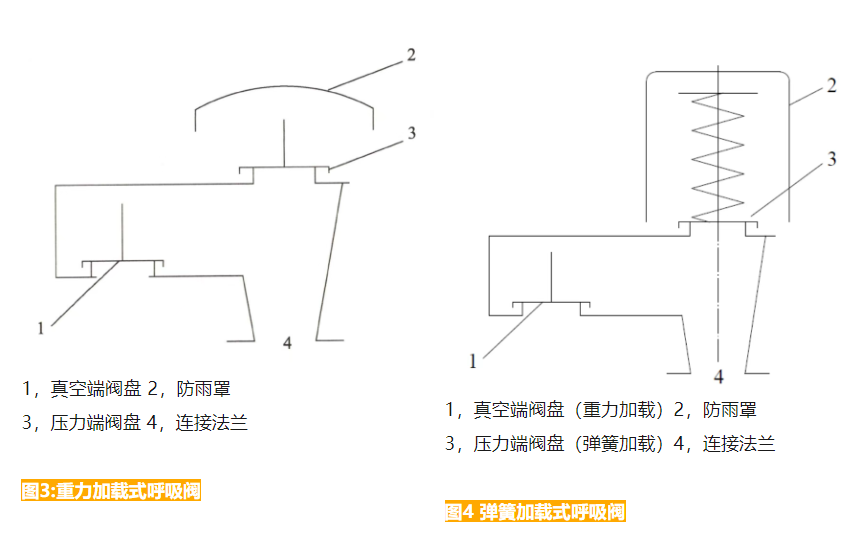

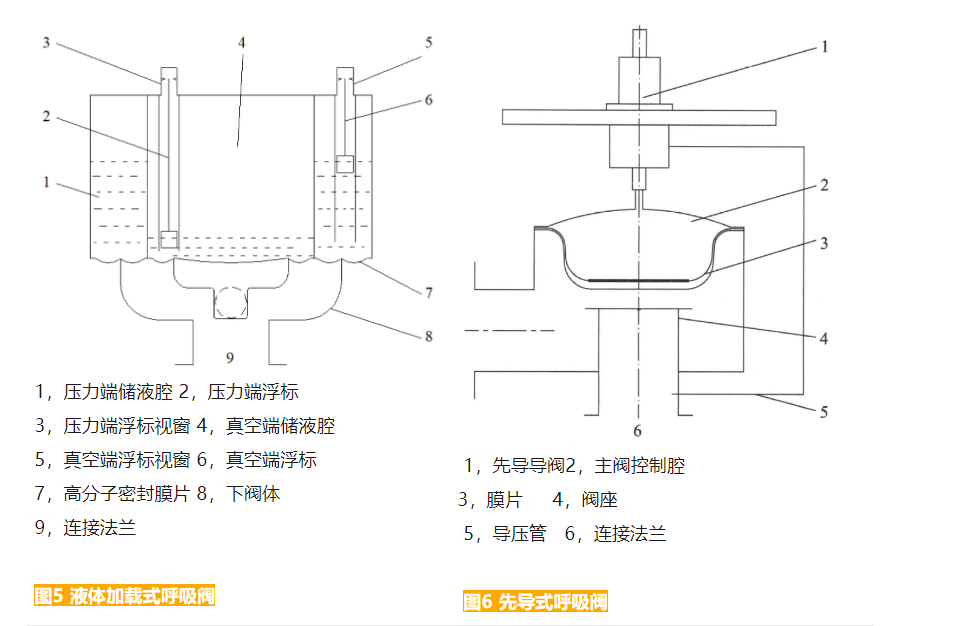

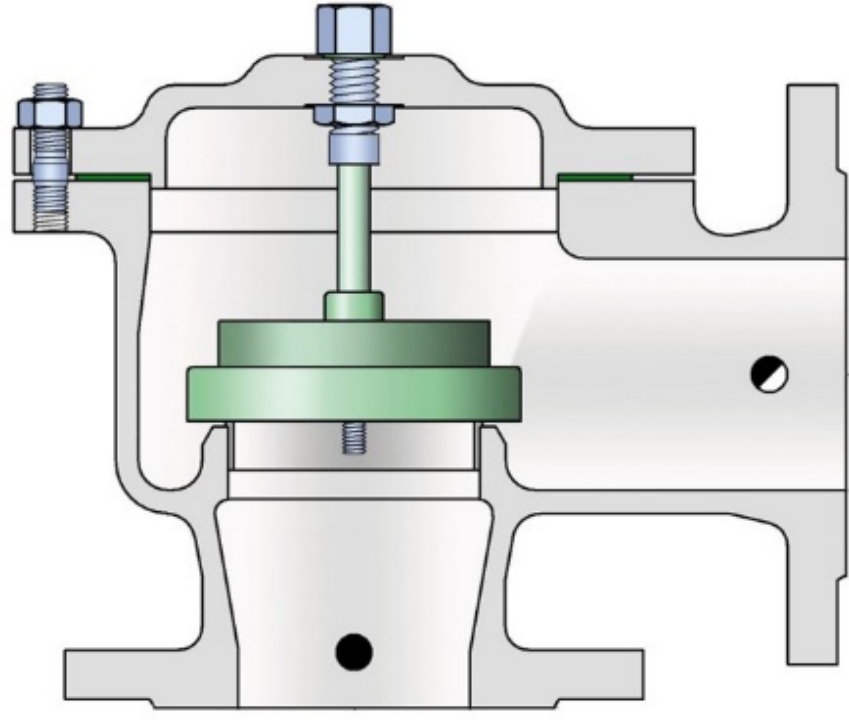

以上四类呼吸阀的结构示意图见下：
2.3根据呼、吸的功能分为：单呼阀、单吸阀、呼吸阀。仅有呼气功能的称为单呼阀，仅有吸气功能的称为单吸阀，具有呼、吸双重功能的称为呼吸阀。单呼阀通常使用在罐顶油气收集管线上。

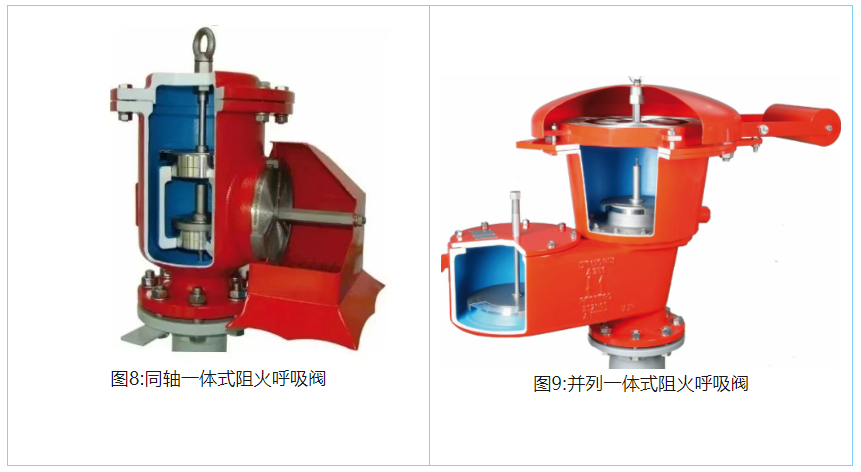

同轴一体式阻火呼吸阀呼出和吸入通道共用一个阻火器，阻火器一旦被堵塞（比如雨水，或呼出气体带水汽、含颗粒状杂质），储罐呼吸将受影响。并列一体式阻火呼吸阀的呼出和吸入端分别设置阻火器，避免因一侧阻火器被堵塞，影响储罐呼吸。

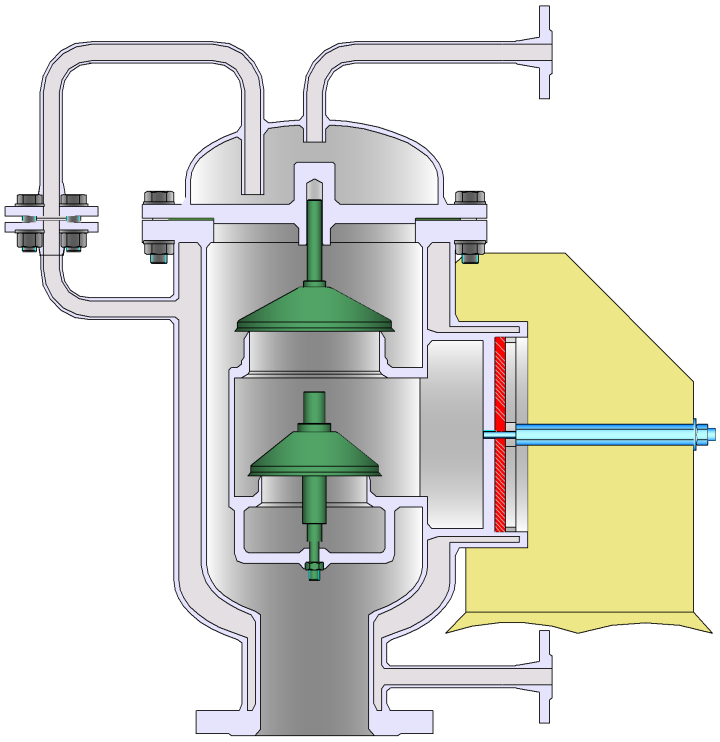

2.5特殊应用场合的阻火呼吸阀
3.呼吸阀的性能参数
呼吸阀主要技性能参数是：设定开启压力（也称整定压力）、全开启压力、超压值、回座压力、泄漏量、通气量等。
3.1设定开启压力
是呼吸阀开启的压力。
3.2全开启压力
是呼吸阀阀盘全开启时的压力。
3.3超压值
超压值是呼吸阀从开启到达到全开启需要的压力增值。超压值一般用压力增值和设定开启压力的百分比表示。采用低超压值10%的呼吸阀，可以提高呼吸阀设定开启压力（整定压力），减少呼吸阀开启频率，减少呼吸阀的排放。
3.4回座压力
回座压力是指呼吸阀开启后重新密封的压力值。
3.5泄漏量
T/CASEI 026-2023 《在役立式圆筒形钢制焊接储罐安全附件检验技术规范》表C.1和C.2对泄漏量进行了规范。
3.6通气量
SY/T0511《立式圆筒形钢制焊接储罐附件》要求，呼吸阀应进行通气量试验并提供呼吸阀通气量图。阻火呼吸阀应整体进行通气量测试。
4. 呼吸阀的选型和材质要求

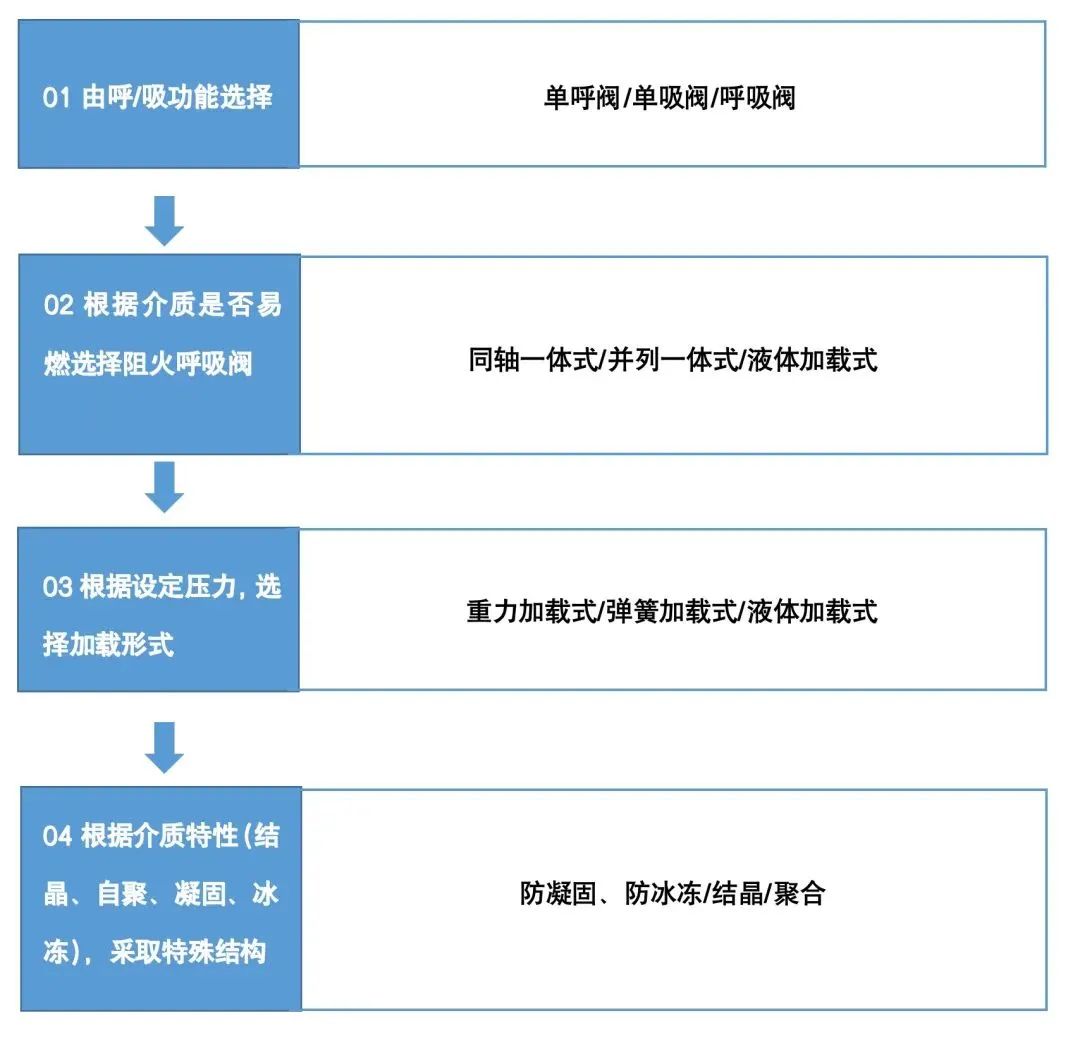

4.1选型步骤
5.最新安全和环保标准下呼吸阀的技术要求
5.1安全要求
（1）GB/T20801.6《压力管道规范 工业管道 第6部分：安全防护》第5.1.1要求“阻火器产品和应用应符合ISO16852和PD CEN/TR16793等相关标准的规定。
阻火呼吸阀应取得ATEX型式认证，包含型式试验证书和生产过程质量体系证书。型式认证机构应是国际电工组织官网www.iecex.com上认可的资质机构。
（2）GB/T 50759 《油气回收处理设施技术标准》第5.1.7要求，储罐呼吸阀应设置耐烧（2h）大气爆燃型阻火器。
（3）超压值要求
SY/T0511《立式圆筒形钢制焊接储罐附件》要求呼吸阀全开压力不应大于1.1倍整定压力，即呼吸阀的超压值不应大于10%。呼吸阀的超压值，应经过政府机构部门（如生态环境部）的技术评估和认证。
5.2环保要求

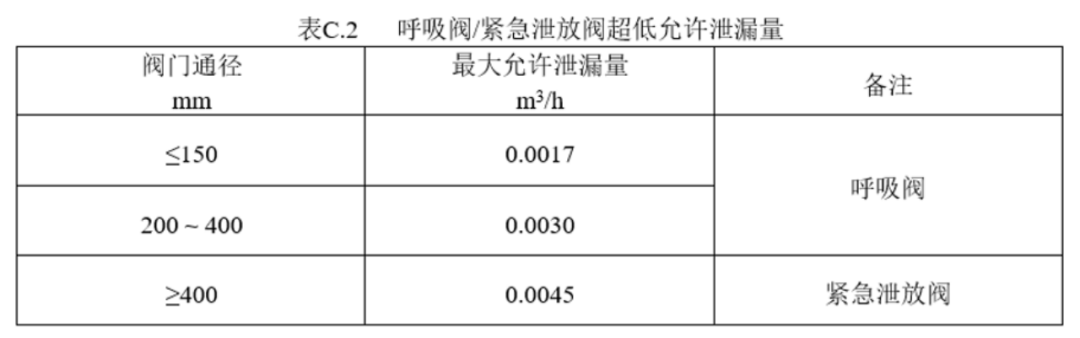

泄漏量要求：国务院《空气质量持续改善行动计划》国发[2023]24号文，鼓励储罐适用低泄漏的呼吸阀。T/CASEI 026-2023 《在役立式圆筒形钢制焊接储罐安全附件检验技术规范》表C.2规范了超低泄漏量技术要求：
以上泄漏量技术指标，应经过政府机构部门（如生态环境部）的技术评估和认证。
